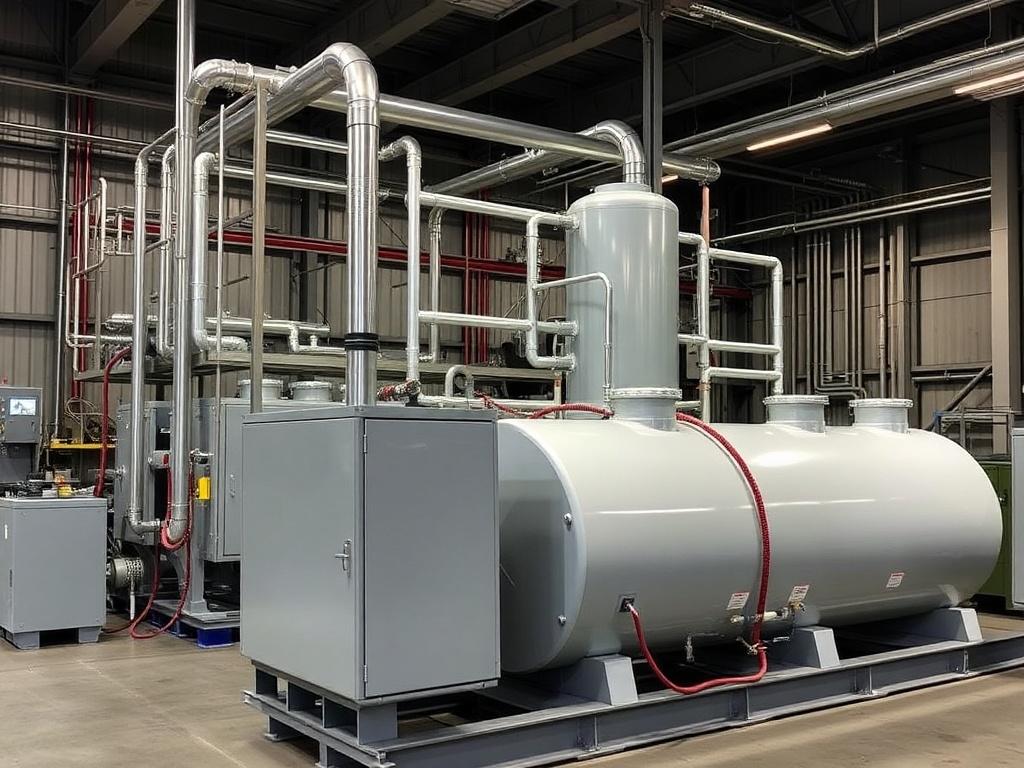

Введение
Емкостное оборудование окружает нас чаще, чем кажется. Это и большие стальные резервуары на заводских площадках, и компактные бочек в цехах, и специализированные реакторы для химических процессов. От правильного выбора и ухода за такими устройствами зависит не только сохранность продукта, но и безопасность людей, чистота окружающей среды и экономическая эффективность производства.
В этой статье я расскажу о типах резервуаров, материалах, конструктивных решениях, ключевой арматуре и правилах эксплуатации. Материал подан просто, с практическими примерами и рабочими советами, которые помогут принять осознанное решение при проектировании или покупке емкостей.
Типы емкостного оборудования
Емкости можно разделить по назначению и по конструктивным особенностям. Условно выделяют резервуары для хранения при атмосферном давлении, аппараты под давлением и специализированные резервуары для агрессивных сред или высоких температур. Каждый тип имеет свои требования к материалам, комплектующим и методам монтажа. На сайте производителя можно получить больше информации про ёмкостное оборудование и резервуары.
Разберём основные категории и их особенности, чтобы было проще сориентироваться при выборе.
Основные типы резервуаров
Вертикальные резервуары с жесткой крышей применяют для хранения нефти, воды и большинства нейтральных жидкостей. Они экономичны по площади и удобны при монтаже. Горизонтальные баки чаще используют для транспорта или когда высота ограничена. Плавучие крыши применяют на нефтехранилищах, чтобы снижать потери от испарения. Сферические сосуды служат для сжиженных газов под давлением, так как форма равномерно распределяет напряжения.
Ниже небольшой список популярных типов:
- вертикальные цилиндрические резервуары с жесткой крышей;
- резервуары с внутренней или внешней плавающей крышей;
- горизонтальные цилиндрические емкости на опорах или тележках;
- сферические сосуды для сжиженных газов;
- латексные или пластиковые резервуары для агрессивных сред;
- реакторы с мешалкой и рубашкой для нагрева и охлаждения.
Краткое сравнение типов
Чтобы быстрее сориентироваться, предлагаю таблицу с общими характеристиками и типичными применениями каждого типа.
| Тип | Давление | Преимущества | Типичные применения |
|---|---|---|---|
| Вертикальный цилиндрический | атмосферное | экономия площадки, простая конструкция | нефть, вода, химические продукты |
| Плавающая крыша | атмосферное | минимизация испарений | легковоспламеняющиеся жидкости |
| Горизонтальный | атмосферное | удобство транспортировки, малая высота | перевозка, технологические баки |
| Сферический | давление | равномерное распределение напряжений | сжиженные газы |
| Реактор | атмосферное / повышенное | встроенные мешалки, рубашки | химреакции, синтез |
Материалы и защитные покрытия
Выбор материала определяет долговечность и эксплуатационные ограничения емкости. Самый распространённый материал — углеродистая сталь. Она доступна и прочна, но требует защиты от коррозии. Нержавеющая сталь обеспечивает коррозионную стойкость, но стоит дороже. Полимерные материалы и композиционные материалы применяют там, где контакт с коррозионно-агрессивными средами делает металлические решения нецелесообразными.
При выборе учитывают температуру продукта, его химическую агрессию, давление и требования по чистоте. Чтобы не ошибиться, лучше опираться на опыт аналогичных производств и рекомендации производителей покрытий и материалов.
Сравнительная таблица материалов
| Материал | Коррозионная стойкость | Температурный диапазон | Стоимость | Применение |
|---|---|---|---|---|
| Углеродистая сталь | низкая без покрытия | до 400°C | низкая | общие резервуары, нефть, вода |
| Нержавеющая сталь (AISI 304/316) | высокая | до 800°C | высокая | пищевое производство, агрессивные среды |
| FRP (стеклопластик) | очень высокая для кислот | до 120°C | средняя | кислоты, щелочи |
| Полиэтилен / полипропилен | высокая для многих сред | до 80°C | низкая/средняя | бытовые и химические емкости |
Конструктивные требования и расчёты
Любой проект начинается с простой арифметики: сколько нужно кубометров, какие габариты допустимы на площадке и какие нагрузки предстоит выдержать. Для цилиндрического вертикального резервуара объём рассчитывается по формуле V = π·R²·H, где R — радиус, H — высота.
Пример: если у вас есть цилиндр радиусом 3 метра и высотой 6 метров, объём будет V = π·3²·6 = 54·π ≈ 169.65 кубических метров. Такая простая проверка помогает понять, поместится ли требуемый объём в отведенной площади.
Что ещё важно учитывать в расчётах
Помимо объёма, проектировщик рассчитывает толщину стенки с учётом внутреннего давления, коррозионного запаса, ветровой и сейсмической нагрузки, а также возможных механических воздействий. Для сосудов под давлением применяют нормы и формулы из ASME Section VIII или европейской директивы PED, а для наземных резервуаров часто используют API 650 и EN 14015.
Не забывайте о температурных расширениях, необходимости опор и фундамента. Наличие утепления и теплоизоляции влияет на габариты и массу конструкции, а значит и на опорную систему.
Арматура, приборы и дополнительные опции
Один резервуар без правильной арматуры почти бесполезен. На современных емкостях устанавливают предохранительные клапаны, вентили, мановакуумные клапаны, мановидимеры и уровнемеры, смотровые люки и системы подогрева или охлаждения. Для реакторов дополнительно ставят мешалки, дозаторы и термометры.
Инструменты контроля уровня делятся на контактные и бесконтактные. Контактные датчики дешевле, но требуют чистоты среды. Ультразвуковые и радарные уровнемеры точны и подходят для агрессивных и пенящихся сред, но дороже.
Минимальный набор арматуры для безопасной эксплуатации
- предохранительный клапан или мембранный затвор;
- вакуумно-воздушный клапан на крыше;
- клапаны отбора проб и сливные фланцы;
- уровнемер и аварийная сигнализация уровня;
- манометр и термометр, если требуется температурный контроль;
- манхолы для доступа и обслуживания.
Монтаж, контроль качества и испытания
Монтаж резервуаров включает сварочные работы, фланцевые соединения, испытания на герметичность и проверку качества покрытия. Перед вводом в эксплуатацию обязательны гидростатические испытания для атмосферных резервуаров и пневматические или гидравлические для сосудов под давлением, в зависимости от требований стандарта.
Качество сварки проверяют неразрушающими методами: визуальный контроль, магнитопорошковая дефектоскопия, ультразвуковая или рентгеновская дефектоскопия в критичных местах. Пренебрежение этими проверками приводит к ускоренной коррозии, протечкам или даже авариям.
План контроля и документация
Полный комплект документации включает чертежи, протоколы испытаний, сертификаты на материалы и покрытие, акты сварки и отчёты по неразрушающему контролю. Для критичных объектов такие документы обязательны и должны храниться у эксплуатанта.
Регулярные инспекции и мониторинг состояния увеличивают срок службы и позволяют планировать ремонт заранее, а не реагировать на аварийную ситуацию.
Эксплуатация и техническое обслуживание
Хорошая эксплуатационная практика продляет жизнь емкостей. Это регулярная чистка, контроль уровня и давления, проверка целостности покрытий и своевременная замена уплотнений. Важно вести журнал обслуживания и фиксировать все ремонтные работы.
Особое внимание уделяют контролю коррозии. Для уязвимых участков применяют анодную защиту или периодическую очистку и повторное нанесение защитных покрытий. При хранении горючих жидкостей добавляют меры по предотвращению статического электричества.
Контрольный список для эксплуатации
- ежедневная проверка уровня и целостности внешней оболочки;
- ежемесячный осмотр арматуры и уплотнений;
- ежегодная проверка покрытий и толщина стенки методом УЗИ;
- гидроиспытания и контроль сварных швов по регламенту;
- ведение документов о химсоставе хранимых продуктов и их совместимости с материалом емкости.
Выбор и покупка: практические советы
При выборе емкостного оборудования сначала опишите задачу максимально точно: какой продукт, в каком объёме, при какой температуре, требуется ли мобильность и какие нормативы применимы. Эти простые пункты сузят круг возможных решений и помогут избежать переплаты за ненужные опции.
Обратите внимание на жизненный цикл затрат, а не только на цену покупки. Более дорогая нержавейка может оказаться выгоднее углеродистой стали с дорогой системой защиты, если речь о агрессивной среде или высоких санитарных требованиях.
Заключение
Емкостное оборудование — это не только металл и сварка. Это сочетание правильного материала, корректной конструкции, качественной арматуры и регулярного обслуживания. Простая проверка объёма и базовых требований помогает избежать грубых ошибок, но успешный проект требует участия специалистов на этапах проектирования, контроля качества и эксплуатации.
Если вы сталкиваетесь с выбором резервуара, начните с задач: что нужно хранить, в каких условиях и какие нормативы действуют. Дальше — подбор материала и конструкции, проверка сертификатов и плана обслуживания. Так вы получите безопасное, долговечное и экономичное решение, которое не создаст неожиданных проблем спустя год эксплуатации.
