Есть особая магия в том, когда из куска металла появляется готовая деталь: точные поверхности, гладкие фаски, повторяемость. Токарный станок с ЧПУ — это не просто автоматизация, это инструмент, который позволяет делать эту магию быстро, чисто и предсказуемо. В этой статье разберём устройство, принципы работы, варианты применения и то, как выбрать станок, чтобы он действительно помог, а не занял место в цеху.
Содержание данной статьи:

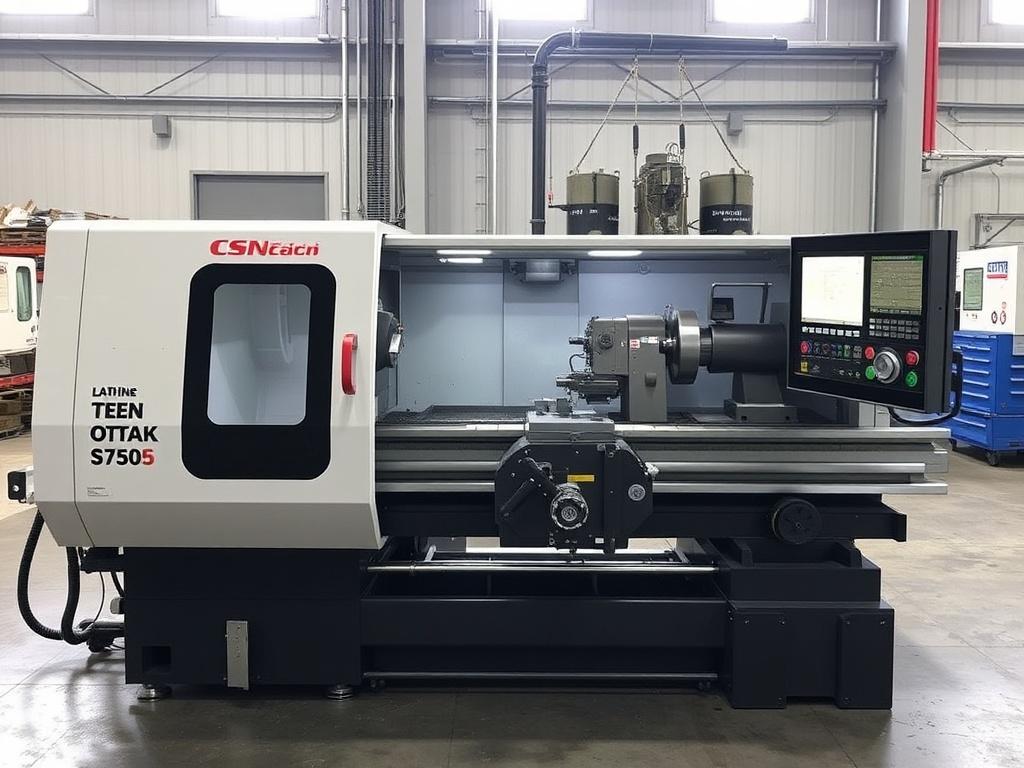

Что такое токарный станок с ЧПУ?
Коротко: это токарный станок, управляемый числовым программным управлением. Вместо того чтобы вручную вращать ручки и подачу, вы задаёте траекторию инструмента в виде программы. Станок повторяет программу с высокой точностью и производит серию одинаковых деталей.
Но смысл глубже: ЧПУ объединяет механику, электронику и программное обеспечение. Контроллер переводит координаты и команды в движения моторов, которые управляют шпинделем и суппортом. Результат зависит не только от станка, но и от программы, инструмента и оснастки.
Основные компоненты и принципы работы
Шпиндель и держатель заготовки
Шпиндель отвечает за вращение заготовки. Он должен быть жёстким и точным, чтобы не было биения. Как правило, используются патроны с кулачками, цанги для прутка или центры для длинных деталей. Выбор способа закрепления влияет на допуски и удобство автоматической подачи.
Суппорт, револьверная головка и оси
Суппорт перемещает инструмент по осям. В простом станке это две оси — Z (вдоль заготовки) и X (радиальное положение). Современные модели могут иметь дополнительные оси, револьверные головки и выдвижные инструменты для токарной и фрезерной обработки в одном установе.
ЧПУ-контроллер и серводвигатели
Контроллер интерпретирует программу и задаёт шаги для сервоприводов. От его качества зависит плавность траекторий, точность позиционирования и наличие удобных функций: разморозки осей, режимов автоматической смены инструмента, встроенной диагностики.
Системы измерения и безопасность
Энкодеры, линейные масштабные приборы и датчики слежения повышают точность и повторяемость. Также на станках устанавливают защитные ограждения, стоп-кнопки и датчики наличия заготовки — это снижает риск поломки и травматизма.
Программирование: G-код, CAM и рабочий процесс
Программирование — это сердце работы с ЧПУ. Есть два основных пути: писать G-код вручную или применять CAM-системы для генерации программ из 3D-модели. Для простых деталей ручной G-код может быть быстрее, для сложных — удобнее использовать CAM.
Типичный рабочий цикл выглядит так: создаёте модель детали или чертёж, рассчитываете траектории в CAM, импортируете постпроцессор для вашего контроллера и загружаете программу в станок. Дальше выполняется наладка: установка инструмента, нулевых точек, пробный проход и, при необходимости, корректировка программы.
- Создание модели или импорт чертежа.
- Выбор стратегии обработки и инструментов.
- Генерация траекторий (CAM) и постобработка в G-код.
- Настройка нулей и установка инструмента в станке.
- Пробный проход и докрутка параметров подачи и скорости.
- Запуск серийного изготовления.
Инструменты, оснастка и материалы
Качество деталей зависит от режущего инструмента не меньше, чем от станка. Твёрдосплавные пластины, сменные державки, токарные резцы, расточные инструменты — всё это должно быть правильно подобрано по материалу и геометрии.
Оснастка включает патроны, цанги, пластины, переходные оправки. Для серийного производства часто используют автоматическую подачу прутка и левые/правые револьверы для комплексной обработки. Материалы варьируются от алюминия до нержавеющей стали и труднообрабатываемых сплавов — для каждого нужен свой режим и покрытие инструмента.
Часто используемые инструменты
- Твердосплавные токарные пластины — универсальны для большинства материалов.
- Пластины с покрытием PVD или CVD — для нержавеющей стали и жаропрочных сплавов.
- Развертки и резьбонарезные инструменты — для тонкой обработки отверстий и нарезки резьбы.
- Цанги и проставка для быстрой смены заготовок при серийном производстве.
Преимущества и ограничения
ЧПУ даёт повторяемость, точность и скорость переналадок. Но есть и нюансы: высокие первоначальные вложения, потребность в навыках программирования и периодическая поддержка оборудования. Ниже таблица для наглядного сравнения токарного станка с ЧПУ и ручного токарного станка.
| Критерий | Ручной токарный станок | Токарный станок с ЧПУ |
|---|---|---|
| Повторяемость | Низкая при серийной работе | Высокая, миллиметры и микроны |
| Скорость переналадки | Медленная | Быстрая при готовых программах |
| Требуемые навыки | Ручные умения, слесарка | Программирование и наладка |
| Инвестиции | Невысокие | Высокие, но окупаемость при сериях |
| Возможности | Ограничены формами | Сложные профили, многопроходная обработка |
Как выбирать токарный станок с ЧПУ для мастерской
При выборе важно смотреть не на яркие цифры в рекламе, а на реальные задачи. Спросите себя: какие детали вы будете делать? Какие допуски требуются? Какая партия — единичная или серийная? От ответов зависят оси, мощность шпинделя и нужен ли модуль для фрезерования.
Вот список параметров, на которые стоит обратить внимание при выборе:
- Диаметр обработки над станиной и между центрами — определяет максимальную заготовку.
- Ход по осям Z и X, наличие выдвижной оси или подвижной револьверной головки.
- Мощность и частота вращения шпинделя — важны для твёрдых материалов и тонкой обработки.
- Точность позиционирования и повторяемость — измеряется в микронах.
- Наличие живого инструмента и шпинделя для фрезерования, если требуются сложные профили.
- Удобство ПО, совместимость с CAM и наличие постпроцессора под ваш контролер.
- Поддержка производителя, наличие сервисного обслуживания и запчастей.
Эксплуатация и обслуживание
ЧПУ-станок, как автомобиль: регулярное обслуживание продлевает жизнь. Смазка направляющих, проверка натяжения ремней, чистка обдува и замена фильтров — базовые процедуры. Важно вести журнал обслуживания и записывать нестандартные события, чтобы найти источник проблемы быстрее.
Профилактика включает проверку люфтов, калибровку датчиков и обновление ПО контроллера. При работе с абразивными материалами повышенное внимание уделяют состоянию шпинделя и инструментальной оснастки.
Безопасность и организация рабочего места
Рабочее место должно быть продумано. Ограждение и прозрачные окна позволяют наблюдать процесс, не подвергаясь риску. Стоп-кнопки и оптические датчики предотвращают аварии при неправильном подаче. Не пренебрегайте защитой зрения и слуха при наладке и первичных пусковых циклах.
Организация включает удобное хранение инструментов, чистую систему отвода стружки и план по утилизации СОЖ. Малозаметные мелочи, вроде яркой маркировки нулевых точек и чек-листа при смене инструмента, сильно экономят время и уменьшают число ошибок.
Типичные ошибки при внедрении и как их избежать
Самые частые проблемы связаны не с машиной, а с подготовкой: неопытный оператор, плохие CAM-параметры, неучтённая посадка заготовки. Часто покупают станок с лишними функциями и не учитывают обучение персонала. Чтобы избежать этого, заранее обучите хотя бы одного человека на базовом уровне программирования и тестируйте процессы на прототипах.
- Ошибка: установка не тех допусков. Решение: прописывать допуски в чертеже и контролировать их при наладке.
- Ошибка: неправильный выбор инструмента. Решение: вести базу инструментов с рекомендованными режимами для каждого материала.
- Ошибка: отсутствие резерва на износ. Решение: плановое обслуживание и запас критичных запасных частей.
Заключение
Токарный станок с ЧПУ — инвестиция, которая меняет подход к изготовлению деталей. Он повышает качество, уменьшает время переналадки и делает возможным серийное производство с точностью, недоступной при ручной обработке. Но чтобы получить максимум, нужно правильно выбрать модель, организовать рабочий процесс и не скупиться на обучение персонала. Тогда станок не будет просто ещё одной машиной в цеху, а станет надёжным инструментом роста и экономии.
