Задвижки фланцевые — незаметные рабочие лошадки трубопроводов. Они стоят в системе и выполняют простую, но критичную работу: перекрывают поток, выдерживают давление и обеспечивают герметичность. На первый взгляд это «простая арматура», но именно от правильного выбора и установки зависит, сколько лет она прослужит без проблем.
В этой статье разберём устройство, разновидности, ключевые параметры и практические советы по эксплуатации. Читайте спокойно, без технического занудства: объясню простыми словами и дам конкретные рекомендации, которыми пользуются опытные монтажники и инженеры эксплуатации.
Содержание данной статьи:
Что такое фланцевая задвижка и где её используют

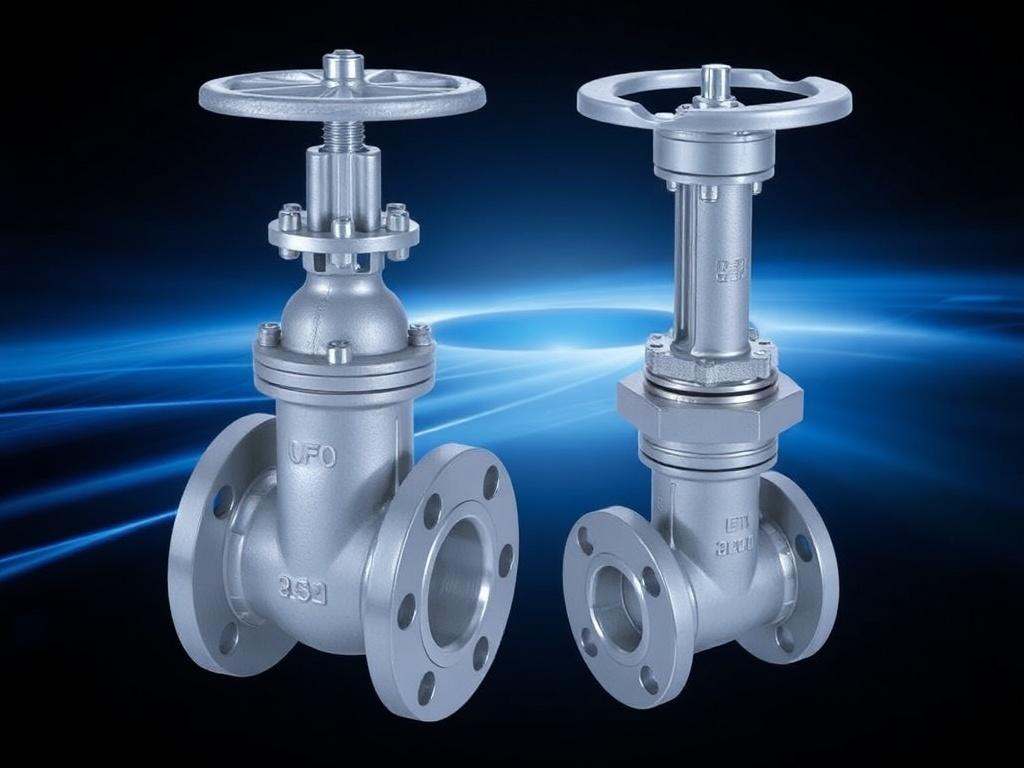

Задвижки фланцевые — это запорный орган, в котором запорный элемент перемещается перпендикулярно потоку среды, открывая или перекрывая проход. Отличительная черта — фланцы на концах корпуса для присоединения к трубопроводу. Такое крепление обеспечивает надёжное соединение и удобство монтажа.
Применение широкое: водопровод, теплоэнергетика, нефтегаз, химия, паровые линии. Их берут, когда нужна минимальная потеря напора в открытом положении и надёжная герметизация в закрытом. Часто используют в магистралях с большим диаметром, где шаровые краны менее экономичны.
Виды и конструктивные особенности
Задвижки делят по нескольким признакам: по конструкции клина (клиновые и параллельные), по типу штока (с выдвигающимся штоком и с невыдвигающимся), по материалу и по способу привода. Каждый выбор влияет на долговечность и пригодность к конкретной среде.
Клиновые задвижки дают хорошую герметичность при незначительных деформациях. Параллельные удобны для больших диаметров и часто оснащаются пружинными или уплотнительными элементами для равномерного прижима.
Основные типы по конструкции
Коротко о самых востребованных вариантах. Клинковые — самый распространённый тип, простой и дешёвый. Параллельные — для высоких температур и абразивных сред, где требуется более мягкое прилегание. Ножевые задвижки применяют там, где в потоке волокнистые или вязкие продукты.
Кроме того, встречаются повышенной пропускной способности варианты с титановыми или нержавеющими элементами для агрессивных сред. Важно подбирать материал корпуса и седел в зависимости от химии рабочей среды.
Материалы корпуса и уплотнений
Материал корпуса обычно выбирают из чугуна, углеродистой стали или нержавеющей стали. Чугун хорош для холодной воды и низких давлений, но хрупок при ударах и в агрессивных средах. Сталь универсальнее, её применяют в паровых и нефтегазовых системах.
Уплотнения бывают металлические и неметаллические. Эластомерные седла дают отличную герметичность, но чувствительны к температуре и химии. Металлические седла прочны и выдерживают высокие температуры, но требуют более точной обработки.
| Материал | Плюсы | Минусы | Типичные области применения |
|---|---|---|---|
| Чугун | Низкая цена, коррозионная стойкость в пресной воде | Хрупкость, ограничение по давлению и температуре | Коммунальные сети, холодное водоснабжение |
| Углеродистая сталь | Прочность, доступность, широкий диапазон давлений | Необходима антикоррозионная защита | Теплосети, нефтегаз |
| Нержавеющая сталь | Химическая стойкость, долговечность | Высокая цена | Химия, пищевая промышленность, агрессивные среды |
Классы давления и размеры
При выборе важно учитывать номинальное давление. На практике встречаются классы PN 6, 10, 16, 25 и выше. От этого зависит толщина корпуса, конструкция фланцев и масса изделия. Нельзя ставить задвижку с меньшим PN, чем давление в системе.
Диаметры варьируются от малых DN15 до крупных DN1200 и более. Для крупных диаметров подача и герметичность достигаются иным конструктивом, чем для мелких. Обратите внимание на рабочую температуру — она влияет на выбор уплотнений и материала корпуса.
| Диаметр DN | Типичные PN | Область |
|---|---|---|
| DN15–DN50 | PN10, PN16 | Коммуникации, небольшие системы |
| DN65–DN300 | PN10, PN16, PN25 | Промышленные линии, теплоснабжение |
| DN400 и более | PN6, PN10, PN16 | Магистральные линии |
Как правильно выбрать задвижку: чек-лист
Выбор кажется простым, пока система не начнёт давать протечки и сбои. Вот практический чек-лист, который сэкономит время и деньги.
- Определите рабочее давление и температуру. Никогда не берите запас «на глаз». Параметры должны соответствовать реальной эксплуатации.
- Уточните рабочую среду: вода, пар, нефтепродукт, агрессивные химикаты, абразив. От этого зависит материал седел и корпуса.
- Выберите тип задвижки: клинковая для стандартных задач, параллельная для высоких температур, ножевая для вязких сред.
- Определите способ привода: ручной, электропривод, пневматический. Электропривод нужен там, где требуется дистанционное управление.
- Проверьте соответствие фланцев: стандарты и отверстия должны совпадать с трубопроводом.
Если сомневаетесь, лучше проконсультироваться со специалистом производителя. Правильная спецификация экономит на эксплуатации и ремонте.
Монтаж и ввод в эксплуатацию
Установка фланцевой задвижки — дело несложное, но требует аккуратности. Даже небольшое перекосы при затяжке болтов приводят к напряжениям корпуса и рано или поздно к протечкам. Подойдите к монтажу как к финальной отделке: аккуратно и по уровню.
Основные шаги кратко:
- Проверьте соответствие фланцев и болтов; снимите защитные заглушки.
- Установите прокладку и вставьте задвижку строго по оси трубопровода.
- Затягивайте болты крест-накрест равномерно, не доводите до предельного момента сразу.
- Проведите герметичность под давлением и функциональную проверку: откройте-закройте несколько циклов.
Особое внимание обратите на направление потока и позицию привода, если он электрический. Для крупных диаметров часто применяют опору под корпус для снятия нагрузки с фланцев.
Обслуживание и диагностика неисправностей
Регулярное обслуживание продлевает срок службы задвижки. Основные операции просты: смазка штока, проверка уплотнений, подтяжка болтов фланцев, замена прокладок при необходимости. Частота — по регламенту эксплуатации, но визуальный осмотр стоит делать чаще.
Типичные неисправности и пути решения:
- Протечка у фланца — чаще всего из-за неправильной затяжки или повреждённой прокладки. Решение: остановка, разборка, замена прокладки, равномерная затяжка болтов.
- Задвижка заклинивает — возможен износ штока или отложение осадка. Решение: очистка, смазка, при сильном износе — замена штока или уплотнений.
- Проблемы с приводом — проверьте электропитание, редуктор и сцепление. Часто достаточно регулировки или замены сальника.
Тестирование и приёмка
Перед вводом в эксплуатацию обязательно проводят гидро- и пневмопробы. Они выявляют дефекты уплотнений и нарушения корпуса. Процедуры зависят от класса давления и нормативов заказчика, но принцип один: под давлением проверяют герметичность и работоспособность.
Документируйте результаты: протоколы испытаний пригодятся при гарантийных случая и в дальнейшем при рекламациях. Наличие подписанных актов — залог прозрачной эксплуатации.
Советы по экономии и увеличению срока службы
Небольшие практичные меры снижают расходы и уменьшают простои. Устанавливайте фильтры и отстойники перед задвижкой, чтобы уменьшить абразивную нагрузку. Не держите задвижку в промежуточном положении долго, это увеличивает износ седел.
Плановое обслуживание и использование оригинальных уплотнений важнее экономии на комплектующих. Экономия тут часто оборачивается более частыми заменами и авариями.
Заключение
Фланцевые задвижки — ключевой элемент многих систем, от бытовых сетей до крупных промышленных магистралей. Правильный выбор, аккуратный монтаж и регулярное обслуживание обеспечивают долгую и безаварийную работу. Помните: лучше потратить время на правильную спецификацию и запуск, чем потом исправлять последствия.
Если вы выбираете задвижку для конкретного проекта, составьте чёткое техническое задание: рабочие параметры, среда, часто ли потребуется дистанционное управление. Это убережёт от ошибок и сэкономит бюджет. Нужна помощь с подбором? Можете описать вашу задачу, и я подскажу, на что обратить внимание.
