Противопожарный клапан — вещь незаметная, но критически важная. Он не бросается в глаза в потолке или стене, зато способен остановить огонь и дым в нужный момент. Если вы проектируете вентиляцию, обслуживаете здание или просто хотите понять, зачем соседу в офисе такой «коробочек», эта статья наглядно и без лишней воды расскажет, что это за устройство, как оно работает, какие бывают типы, как выбирать, монтировать и проверять клапаны на практике.
Содержание данной статьи:
Что такое противопожарный клапан

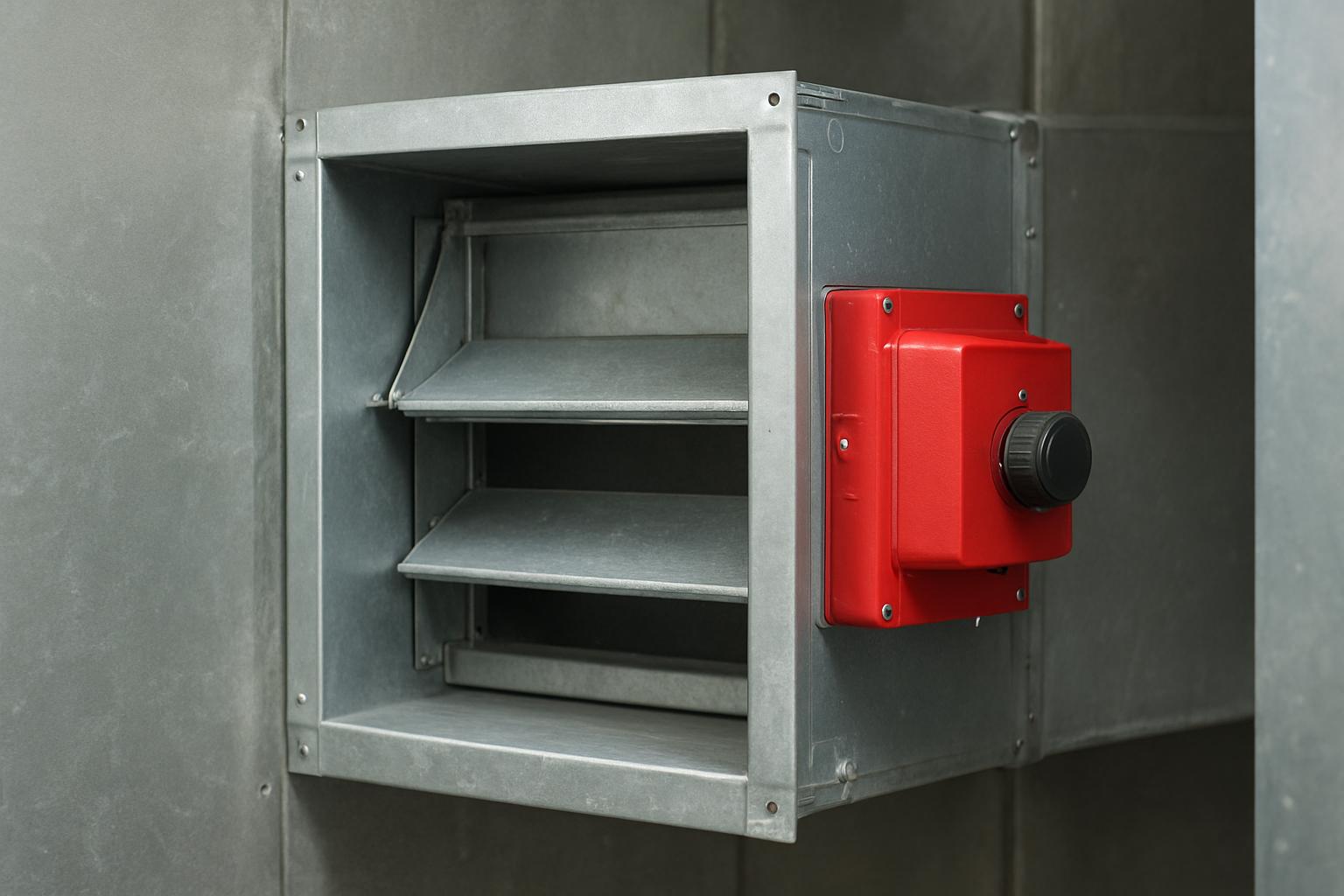

Противопожарный клапан — это устройство, которое автоматически перекрывает воздуховод при возникновении пожара или задымления. Его задача — не дать огню и продуктам горения распространяться через вентиляционные каналы между помещениями или через перекрытия. По сути, это «пробка» в системе вентиляции, рассчитанная выдержать заданный период времени при воздействии огня.
Клапан устанавливают в местах, где воздуховод проходит через противопожарные преграды: стены, перекрытия, зоны эвакуации. Он должен соответствовать требованиям по огнестойкости той конструкции, через которую проходит воздуховод — иначе весь смысл теряется.
Как работает противопожарный клапан
Существует два основных принципа работы. Первый — терморасцепитель: при повышении температуры плавкая вставка или сплав расплавляется, и пружина закрывает заслонку. Этот механизм прост и не зависит от питания. Второй — электрический или электромеханический привод, который получает сигнал от системы пожарной сигнализации и закрывает клапан дистанционно.
Многие современные решения комбинируют оба подхода: при срабатывании сигнализации клапан закрывается принудительно, а в случае отказа питания сработает терморасцепитель. Также существуют клапаны с интегрированным датчиком дыма — они реагируют на задымление раньше, чем повысится температура.
Типы приводов
- Механический с плавкой вставкой — прост, надёжен, не требует питания.
- Электрический (24 В, 230 В) — интегрируется в систему ОПС, позволяет централизованное управление и тестирование.
- Пневматический — используется реже, в крупных системах с пневмоуправлением.
- Комбинированный — сочетает электропривод и терморасцепитель.
Основные виды противопожарных клапанов и их отличия
Клапаны различаются по конструкции и области применения. Правильный тип выбирают исходя из спецификации воздуховода, места установки и требований по огнестойкости.
| Тип | Где устанавливают | Плюсы | Минусы |
|---|---|---|---|
| Пластинчатый (blade) | Круглые и прямоугольные воздуховоды | Надёжный, прост в монтаже, доступен в разных размерах | Требует места для установки и обслуживания |
| Коробный (box) | Промышленные каналы, большие сечения | Высокая прочность, выдерживает большие нагрузки | Большой вес, сложнее интегрировать |
| Шторный (curtain) | Потолочные решётки, подвесные перекрытия | Малозаметен, подходит для подвесных потолков | Ограничения по размерам и по огнестойкости |
| Комбинированный (дым+пожар) | Места с риском задымления и распространения огня | Решает две задачи одновременно | Дороже, требует интеграции с ОПС |
Как выбирать противопожарный клапан — практические критерии
Выбор начинается не с бренда, а с вопросов: где ставить, какое сечение, какой класс огнестойкости у преграды. Вот главные критерии.
- Размер и форма воздуховода — клапан должен соответствовать сечению или допускать вставку.
- Класс огнестойкости — клапан и огнезащита вокруг должны не уступать по времени огнестойкости перекрытию или стене.
- Тип управления — нужен ли интегрированный привод и связь с ОПС, или достаточно механического терморасцепителя.
- Допустимое давление в системе и аэродинамические потери — важно для сохранения параметров вентиляции.
- Доступность обслуживания — учитывайте места обслуживания и наличие ревизионных люков.
- Сертификация и документация — работайте с оборудованием, имеющим подтверждённую сертификацию и паспорта.
Установка и интеграция в систему
Монтаж клапана — это не просто вкрутить деталь в канал. Нужна координация с вентиляцией, строительной частью и системой пожарной сигнализации. Клапан должен правильно примыкать к корпусу стены или перекрытия, размеры монтажного проёма выдержаны, а все зазоры обработаны негорючим герметиком или мастикой.
Ключевые моменты при установке:
- Согласовать позицию с проектом: место в стене, расстояние от вентилятора, доступ для обслуживания.
- Подобрать крепления, выдерживающие температурные нагрузки при пожаре.
- Обеспечить герметичность примыкания к противопожарной преграде с сохранением требуемого класса огнестойкости.
- Если используется электропривод — правильно подключить к щиту сигнализации и предусмотреть ручной привод на случай обесточивания.
- Оставить маркировку и паспорт на видном месте рядом с клапаном.
Обслуживание и проверки: когда и что делать
Клапан — не одноразовый элемент. Его надо регулярно проверять, иначе в нужный момент он может не сработать. Частота проверок зависит от эксплуатационных условий, но есть общие рекомендации.
| Интервал | Действие | Кто выполняет |
|---|---|---|
| Ежемесячно | Визуальный осмотр, отсутствие механических повреждений, чистота вокруг | Ответственное лицо объекта / обслуживающая организация |
| Ежеквартально | Проверка свободного хода заслонки вручную, проверка маркировки | Обслуживающий персонал |
| Ежегодно | Полная функциональная проверка: срабатывание от ОПС, проверка привода, замена изношенных элементов | Специализированная организация |
| После ремонтных работ / пожара | Обязательная проверка и при необходимости замена | Специалисты |
При проверках фиксируйте результаты в журнале: дата, кто проверял, выявленные дефекты и проведённые работы. Такой журнал — не только полезная вещь, но и важный документ при проверках надзорных органов.
Типичные ошибки при выборе, установке и обслуживании
Частые промахи повторяются из объекта в объект. Если их знать, легко избежать проблем и лишних расходов.
- Неправильный подбор по классу огнестойкости — клапан не обеспечивает требуемую защиту.
- Отсутствие доступа для обслуживания — клапан монтируют в стеснённых местах без люков.
- Неправильное подключение к системе пожарной сигнализации — задержки в срабатывании или отсутствие реакции.
- Игнорирование простых проверок — из-за пыли или коррозии заслонка заедает и не закрывается.
- Замена на «подходящий по цене» вариант без сертификата — риск непропускной способности при пожаре.
Эксплуатационные рекомендации и срок службы
Срок службы клапана зависит от качества материала, условий эксплуатации и обслуживания. При правильной эксплуатации и регулярных проверках срок службы может превышать 10–15 лет. Но даже при хорошем ресурсе элементы подлежат контролю: уплотнения, приводы и плавкие вставки периодически меняют.
Ниже несколько практических советов для продления ресурса и сохранения работоспособности:
- Не закрывайте и не блокируйте доступ к клапанам декоративными конструкциями.
- Держите рядом паспорт оборудования и схему подключения.
- После любых строительных работ в вентиляции — проводите дополнительную проверку.
- При наличии электропривода предусмотрите аварийный ручной привод.
Стоимость и факторы, влияющие на цену
Цена клапана варьируется в зависимости от размера, типа привода, класса огнестойкости и производителя. Дороже обходятся комбинированные решения с датчиком дыма и электроприводом, а также изделия с высокими требованиями к огнестойкости и с усиленной конструкцией для промышленных условий.
Важно оценивать цену не в вакууме, а вместе со стоимостью монтажа, интеграции в ОПС и последующего обслуживания. Экономия на сертифицированном оборудовании оборачивается повышенным риском и возможными затратами при проверках или инцидентах.
Небольшые жизненные примеры
В офисном центре администратор решил заменить клапан на дешевый аналог. Через год при плановой проверке выяснилось, что пластинчатая заслонка заедает из‑за коррозии, а доступ к месту был закрыт подвесным потолком без люка. Потребовалась разборка потолка, демонтаж и замена — в итоге ремонт обошёлся дороже, чем был бы правильный выбор и монтаж изначально.
На производстве внедрили компромиссное решение: комбинированный клапан, подключённый к системе дымоудаления. Это позволило остановить распространение дыма при ложном срабатывании одного из вентиляторов и ускорить эвакуацию без лишней паники.
Заключение
Противопожарный клапан — ключевой элемент защиты здания от распространения огня и дыма через вентиляцию. Его выбор, установка и обслуживание требуют внимания к деталям: соответствие огнестойкости, правильный привод, доступ для проверки и обязательная интеграция с системой пожарной сигнализации. Бережное отношение и регулярные проверки — простая инвестиция в безопасность, которая может сохранить жизни и имущество. Если вы занимаетесь проектом или ответственны за эксплуатацию, начните с проверки соответствия клапанов требованиям пожарной безопасности и организуйте регулярный план обслуживания. Это легче и дешевле, чем восстанавливать последствия ошибки.
