Сервомотор звучит технически и даже немного пугающе, пока вы не попробуете собрать им простую задачу. На самом деле это не магия, а сочетание механики, электроники и управления. В этой статье я расскажу, как сервомотор устроен, где его разумно использовать и какие ошибки чаще всего приводят к бедам при выборе и настройке.
Если вы занимаётесь робототехникой, автоматикой или проектируете привод для станка, здесь будут конкретные советы и понятные объяснения без сухой теории. Читайте дальше — постараюсь дать практические подсказки, которые можно применить сразу.
Содержание данной статьи:

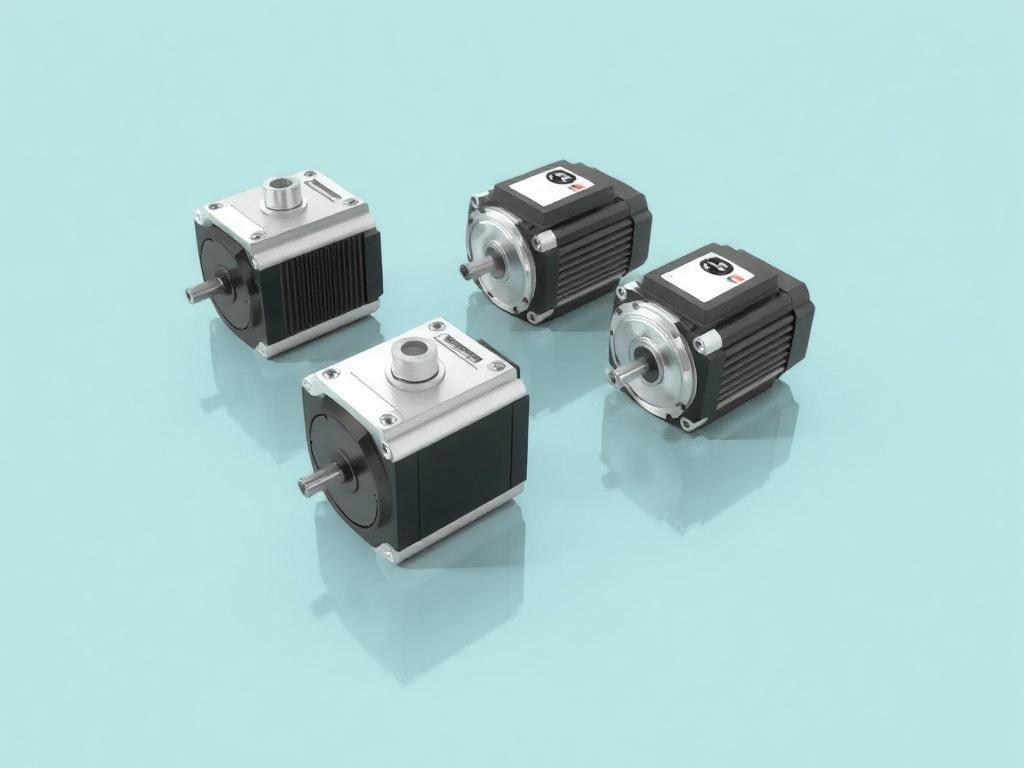

Что такое сервомотор?
Сервомотор — это привод, который обеспечивает управляемое перемещение: поворот на заданный угол, удержание положения или изменение скорости по заданной траектории. Главное отличие от обычного двигателя в наличии обратной связи и схемы управления, позволяющей достигать нужной точности.
Обратная связь обычно реализуется энкодером или потенциометром, а схема управления сравнивает реальное положение с желаемым и корректирует подачу тока. Благодаря этому сервомоторы применяют там, где важна позиция или точная скорость.
Устройство и принцип работы
Внутри стандартного сервомотора вы найдёте статор, ротор, датчик положения и электронику управления. Электронный блок реализует алгоритм регулирования, чаще всего ПИД-регулятор, который вычисляет ошибку и формирует управляющий сигнал.
Когда на вход подают команду, контроллер переводит её в целевое значение, сравнивает с показаниями датчика и изменяет напряжение или ток на обмотках. Если нагрузка изменилась, система автоматически компенсирует отклонение, удерживая требуемое положение или скорость.
Типы сервомоторов
Сервооборудование делят по нескольким признакам: по мощности, по типу привода, по виду датчика и по области применения. Это полезно знать, чтобы не переплатить за лишние характеристики или, наоборот, не недооценить требования проекта.
Ниже перечислены основные типы и их характерные черты в виде списка, чтобы быстро ориентироваться.
- Hobby/RC сервомоторы — компактные, недорогие, обычно для радиоуправляемых моделей и небольших роботов. Ограничены по крутящему моменту и долговечности.
- Micro/mini сервомоторы — похожи на hobby, но с тонкой настройкой для миниатюрных механизмов и образовательных проектов.
- Промышленные сервомоторы постоянного и переменного тока — рассчитаны на длительную эксплуатацию, высокие нагрузки и точность. Часто применяются в станках и автоматических линиях.
- Бесщёточные (BLDC) сервомоторы — выше КПД и живучесть, подходят для динамичных задач и высокой частоты переключений.
- Линейные сервоприводы — непосредственное перемещение по прямой, когда требуется точное позиционирование без редукторов.
Где применяют сервомоторы
Сервомоторы встречаются везде, где нужна управляемость: от печатающих устройств до промышленных роботов и медицинского оборудования. Их ставят в манипуляторы, системы позиционирования, поворотные платформы и камеры слежения.
Важно понимать масштаб задач. Там, где критична микронная точность и высокая повторяемость, выбирают промышленные сервосистемы. Для хобби-проектов достаточно небольших моделей.
Как выбрать сервомотор
Выбор начинается с понимания требований: крутящий момент, скорость, точность, условия эксплуатации и интерфейс управления. Не стоит гнаться за максимальным запасом по моменту без необходимости — он увеличит размеры и цену системы.
Ниже таблица, сравнивающая условные типы сервомоторов по ключевым параметрам. Она поможет визуально оценить, какой тип подходит для конкретной задачи.
| Тип | Диапазон крутящего момента | Точность | Сложность управления | Пример применения |
|---|---|---|---|---|
| Hobby/RC | 0.1–20 Н·см | Средняя | Простое (PWM) | Модели, простые роботы |
| Micro/mini | 1–100 Н·см | Хорошая | Средняя | Механизмы с ограниченным пространством |
| Промышленные DC/AC | До 1000 Н·м | Очень высокая | Сложное (поляки, энкодеры, контроллер) | Станки, линейки сборки |
| Бесщёточные (BLDC) | Зависит от конструкции | Высокая | Требует драйвера | Динамичные роботы, дроны |
Практические советы по подключению и настройке
Ниже приведён упрощённый план действий при подключении серво: расчёт параметров, выбор питания, подключение датчика и базовая настройка ПИД. Следуя шагам, вы снизите риск ошибок и сэкономите время на отладке.
- Определите требуемый крутящий момент и скорость исходя из нагрузки и механики.
- Выберите тип питания и убедитесь в достаточности тока при пиковых нагрузках.
- Подключите датчик положения и проверьте корректность сигнала и направление счёта.
- Настройте базовые параметры ПИД: начните с малого интеграла и дифференциала, постепенно увеличивайте корректировку пропорциональной составляющей.
- Проведите тесты при разных нагрузках и скоростях, фиксируйте поведение и вносите поправки.
Несложные замеры тока и температуры в первые часы работы часто спасают от перегрева и повреждений. Уделите внимание пайке и качеству соединений — плохой контакт создаёт нестабильность управления.
Распространённые ошибки и как их избежать
Список типичных ошибок поможет быстро диагностировать проблемы. Некоторые из них кажутся очевидными, пока не столкнёшься лично.
- Неправильно выбран запас по моменту. Решение: рассчитывайте реальные нагрузки и учитывайте динамические пики.
- Недостаточное питание или использование дешёвого источника. Решение: ориентируйтесь на пиковый ток, а не только на среднюю потребляемую мощность.
- Игнорирование охлаждения. Решение: добавьте радиаторы или активное охлаждение при длительной нагрузке.
- Неправильная калибровка датчика. Решение: проверяйте нулевое положение и направление счёта до начала работы.
- Неучтённый люфт редуктора. Решение: при критической точности используйте редукторы высокого класса или прямой привод.
Если устройство «дрожит» или не удерживает позицию, сначала проверьте механическую сторону: люфты, заедания и неточности крепления часто маскируются под проблемы управления.
Советы по экономии и рациональному выбору
Не всегда дорогая модель — лучший выбор. Определите реальные требования: если ваша задача вращает платформу раз в минуту, вам не нужен мотор для станков с ЧПУ. Экономьте на излишних функциях и инвестируйте в качественный контроллер и датчики.
Ещё одна хитрость — подумать о модульности: выбрать мотор с унифицированным креплением и купить запасной контроллер. Это снизит затраты при масштабировании проекта или ремонте.
Заключение
Сервомоторы — это удобный инструмент для задач, где важна управляемость и точность. Чтобы получить надёжную систему, достаточно правильно определить требования, выбрать подходящий тип мотора и уделить внимание электропитанию и калибровке датчиков.
Если подойти к делу с практическим расчётом и простыми тестами на ранней стадии, большинство проблем можно предотвратить. Начинайте с малого, проверяйте поведение под нагрузкой и не экономьте на базовых мерах безопасности и качества соединений.
